开松机上的风机
发布者：青岛中瑞特 发布时间：2015/10/28 18:12:05
这种风机与两个相同的单吸风式风机并联使用相比，具有尺寸小、重量轻的优点，其机械传动损失小;同时双吸凤式风机由于有对称的两个叶轮，使轴向受力相互抵消，因而使轴承上没有轴向推力，可延长轴承的使用寿命。
为了提高开松机风机的效率，减低噪声，必须尽量使空气在风机的通道中流过时避免产生涡流、脱流以及撞击等情况，使空气的流动状态稳定。因此，通道的儿何形状应设计为流线型。除了开松机蜗壳的侧面曲线有重要影响外，吸风口与叶轮前圆盘的设计也很重要。

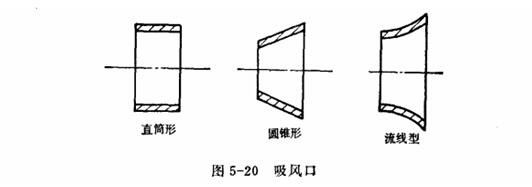

吸风口的基本形式可以分为直筒形、嗣锥彩和流线形(根据喷嘴设计)，如图5-20所示。以空气在吸风口内的流动状态和阻力大小来比较，直筒形最差，圆锥形较好，流线形最好。但从制造工艺来看，直筒形绿简单，流线形的制造要求则较高。
开松机叶轮上的叶片固定在前后两个圆盘之间，后困盘的中间有一小圆孔固定在传动轴上。前圆盘的中间有一大圆孔与吸风口相对抗，其儿何形状亦可分为平板形、圆锥形和流线形三种基本形式，如图5-21所示。因为空气迸入叶轮后要转过90°，其流动状态比较稳定，损失最小，圆锥形则校差，平板形最主言。从制造工艺肴，平板形前圃盘加工最简单，而流线形前圆盘贝。制造要求较高。
为了提高开松机风机的效率，减低噪声，必须尽量使空气在风机的通道中流过时避免产生涡流、脱流以及撞击等情况，使空气的流动状态稳定。因此，通道的儿何形状应设计为流线型。除了开松机蜗壳的侧面曲线有重要影响外，吸风口与叶轮前圆盘的设计也很重要。
吸风口的基本形式可以分为直筒形、嗣锥彩和流线形(根据喷嘴设计)，如图5-20所示。以空气在吸风口内的流动状态和阻力大小来比较，直筒形最差，圆锥形较好，流线形最好。但从制造工艺来看，直筒形绿简单，流线形的制造要求则较高。
开松机叶轮上的叶片固定在前后两个圆盘之间，后困盘的中间有一小圆孔固定在传动轴上。前圆盘的中间有一大圆孔与吸风口相对抗，其儿何形状亦可分为平板形、圆锥形和流线形三种基本形式，如图5-21所示。因为空气迸入叶轮后要转过90°，其流动状态比较稳定，损失最小，圆锥形则校差，平板形最主言。从制造工艺肴，平板形前圃盘加工最简单，而流线形前圆盘贝。制造要求较高。
