开松机加压装置
发布者：青岛中瑞特 发布时间：2013/3/27 11:14:17
开松机加压装置的作用是对上罗拉加压、使上罗拉随下罗拉一起回转，两者共同组成的钳口就能有效地握持纤维进行工作。加压力的大小与牵伸型式、牵仰倍数、罗拉隔距、喂入须条定量、纤维种类等有关。加压力源则有重锤、磁铁、弹簧、气压等。重锤和磁铁加压曾在老型机上使用，但随化纤纺和重加压要求的发展而趋淘汰。现在广泛使用的是弹簧加压，用于棉纺的有YJ系列弹簧摇架等。

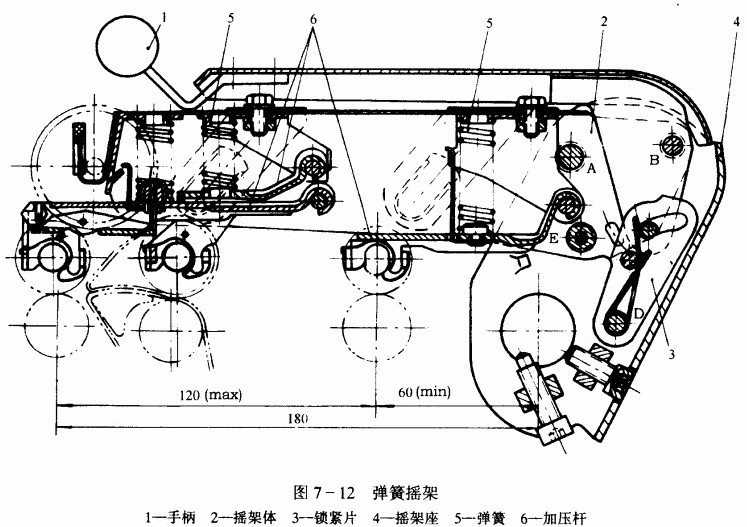

1.弹簧摇架如图7 - 12所示，三只上罗拉的轴分别嵌入三个加压爪的槽内，每个加压爪都可绕其支轴回转，爪的中部承受螺旋弹簧的压力。除前上罗拉加压爪外，其余各加压爪在摇架体上的位置可随罗拉隔距大小作调节c该摇架体则能绕固装在机架上的轴A回转，通过操作手柄将摇架体压下就能使t罗拉对下罗拉1m压：而抬起手柄就能使下罗拉释压，并可继续将摇架体掀起一个角度，以便于清洁牵伸元件等。弹簧摇架加压的优点是加压力大，结构轻巧，加、释压操作方便，调换皮圈、皮棍、揩车皆方便。其缺点是对弹簧材料及热处理要求严格，否则，使用日久后会发生压力衰退。
开松机摇架的锁紧机构是为擦架体的加压和释fr而设置的.其基本型式是个四连杆机构，由摇架体AB(杆a)、手柄BC(抨b)和锁紧杆C[)(杆d)、摇架座(以饺支座A、D表示)组成，如图7-13(1)所示。其工作状态为：①加压状态：按下手柄使C点移到BD线的右侧，则杆a在弹 簧反力作用下有按困示的方向回转的趋向，用速度瞬心点O来分析，可得出杆b与杆a的转向相反，这就表明，在弹簧反力作用下孚柄和摇架体在接触面上相互对峙而锁紧，从而确保各弹簧处于加压状态。②释压状态：掀起手柄使C点移到IjBD线的左侧，杆a在弹簧反力作用下仍按图示的方向回转，用速度瞬心点O来分析，可得出杆b与杆a转向相同，这样就将原来的锁紧关系解开，摇架体便处于释压状态。③掀起状态：继续向上抬起孚柄，摇架体也随着继续掀起.待摇架体上的转子E搁在锁紧杆的凹弧面上时，摇架体即被撑住而不下落，以便于揩车和检修。
2.气压摇架在依纳牵伸装置及立达牵伸装置上采用了气压摇架。空压机供应的压缩空 气经过单向阀进入气水分离穗，再经过减压间最后进入开松机上的软管气囊内。如图7 - 14所示，软管气囊装在罗拉座后部圆管内，各只摇架都有加压杆，通过压力板与气囊接触。摇架的锁紧机构则由手辆、摇架体、加压杆、摇架座组成，形成四连杆机构BCDE，这里的点C为加压杆凸头上的幽率中心。其各工作状态的动作程序是：①加压状态：按下孚辆，当点C位于DE线左侧时，摇架即处在加压状态，气黎的压力传给加压杆.加压杆的凸头又传力给手柄ED 上的转子，导致手柄紧压摇架体。装在摇架体上的后分配杆和前分配杆将力传到前、中、后三个皮银上，完成对下罗拉的加压。②释压状态：向上抬起手柄，其上转子中心点D绕点E转动，当点C位于DE线右侧时，加压杆凸头的作用力将使手柄向上而与摇架体脱离，实现对李伸罗拉的释压。③掀起状态：继续向上掀起手柄，可使摇架体绕点A转动而被抬起，当轴E下落在加压杆的凹槽里，摇架体就被撑住而不致落下。
1.弹簧摇架如图7 - 12所示，三只上罗拉的轴分别嵌入三个加压爪的槽内，每个加压爪都可绕其支轴回转，爪的中部承受螺旋弹簧的压力。除前上罗拉加压爪外，其余各加压爪在摇架体上的位置可随罗拉隔距大小作调节c该摇架体则能绕固装在机架上的轴A回转，通过操作手柄将摇架体压下就能使t罗拉对下罗拉1m压：而抬起手柄就能使下罗拉释压，并可继续将摇架体掀起一个角度，以便于清洁牵伸元件等。弹簧摇架加压的优点是加压力大，结构轻巧，加、释压操作方便，调换皮圈、皮棍、揩车皆方便。其缺点是对弹簧材料及热处理要求严格，否则，使用日久后会发生压力衰退。
开松机摇架的锁紧机构是为擦架体的加压和释fr而设置的.其基本型式是个四连杆机构，由摇架体AB(杆a)、手柄BC(抨b)和锁紧杆C[)(杆d)、摇架座(以饺支座A、D表示)组成，如图7-13(1)所示。其工作状态为：①加压状态：按下手柄使C点移到BD线的右侧，则杆a在弹 簧反力作用下有按困示的方向回转的趋向，用速度瞬心点O来分析，可得出杆b与杆a的转向相反，这就表明，在弹簧反力作用下孚柄和摇架体在接触面上相互对峙而锁紧，从而确保各弹簧处于加压状态。②释压状态：掀起手柄使C点移到IjBD线的左侧，杆a在弹簧反力作用下仍按图示的方向回转，用速度瞬心点O来分析，可得出杆b与杆a转向相同，这样就将原来的锁紧关系解开，摇架体便处于释压状态。③掀起状态：继续向上抬起孚柄，摇架体也随着继续掀起.待摇架体上的转子E搁在锁紧杆的凹弧面上时，摇架体即被撑住而不下落，以便于揩车和检修。
2.气压摇架在依纳牵伸装置及立达牵伸装置上采用了气压摇架。空压机供应的压缩空 气经过单向阀进入气水分离穗，再经过减压间最后进入开松机上的软管气囊内。如图7 - 14所示，软管气囊装在罗拉座后部圆管内，各只摇架都有加压杆，通过压力板与气囊接触。摇架的锁紧机构则由手辆、摇架体、加压杆、摇架座组成，形成四连杆机构BCDE，这里的点C为加压杆凸头上的幽率中心。其各工作状态的动作程序是：①加压状态：按下孚辆，当点C位于DE线左侧时，摇架即处在加压状态，气黎的压力传给加压杆.加压杆的凸头又传力给手柄ED 上的转子，导致手柄紧压摇架体。装在摇架体上的后分配杆和前分配杆将力传到前、中、后三个皮银上，完成对下罗拉的加压。②释压状态：向上抬起手柄，其上转子中心点D绕点E转动，当点C位于DE线右侧时，加压杆凸头的作用力将使手柄向上而与摇架体脱离，实现对李伸罗拉的释压。③掀起状态：继续向上掀起手柄，可使摇架体绕点A转动而被抬起，当轴E下落在加压杆的凹槽里，摇架体就被撑住而不致落下。
