轴流式开松机

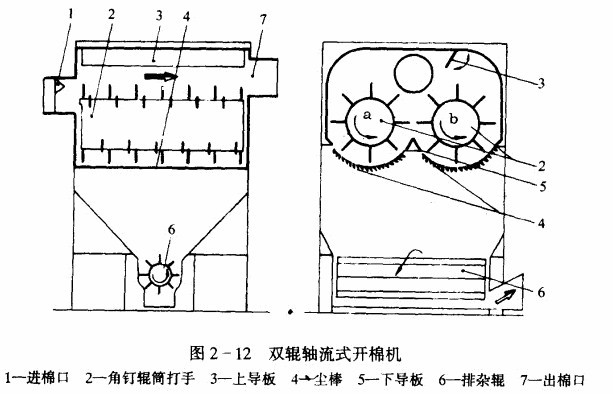

轴流式开松机是一种使用一只或两只角钉辊筒打手(前者称单辊筒，后者称双辊筒)，对自由状态下原棉或棉块进行打击和扯松而完成开松作用，原棉在机内沿辊筒轴向流动的开松机器。图2-12所示是一台双辍轴流式开松机，原棉在前方凝棉器的气流吸引下进入机器。由于该机的出口管道位置高于入口管道位置，因此气流只能带走一些已被充分开松的小棉块或棉束，自重较大的棉块则继续停留机内经受反复打击和进一步开松。在进棉口管道旁侧装有一块安装角度可调的上导板，用来引导那些白打手b抛出的较重的棉块再次进入打手a的作用区。

在尘格的进棉口上方装有一根角钉棒，棉块随角钉打手a回转，会受到角钉榕的拉扯阻滞，继而与尘格棱角弧面碰撞，从而得到充分的松解，并分离出杂质。这些杂质可从尘捧间距中排出并下落到车肚底面。此后，棉块越过下导扳而进入打手b的作用区。与上述过程相类似，棉块进入此区时同样受到角钉棒的拉扯和松解。只有自两打手送出的轻质棉块在上抛过程中才会被气流输出机外;而质重的棉块则继续落入机内接受重复加工。下导板装在不同的高度上，可调节棉块在机内停留时间长或短。
排杂辊回转时可将落棉和落杂排人下方的排杂槽内，继而由自动吸落棉系统引走。本机适用于含杂多的原棉，对含杂率3%的原棉，除杂效率约为15%;其纤维损伤小。
