FA101型四刺辊开松机

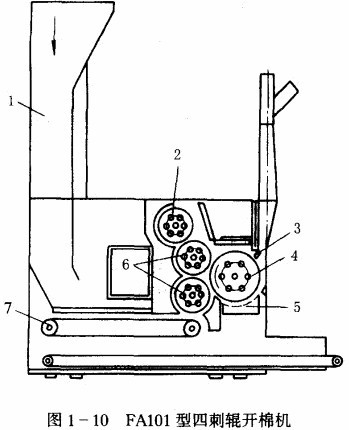

如图1-10所示为FA101型四刺辊开松机，原棉在凝棉器的作用下进入储棉箱1内，光电管控制储棉高度，纤维由输棉帘7向前输送，经一对开棉辊6开松后由清棉辊4转移输出，未被抓取的纤维由回击辊2击回棉箱，部分杂质从尘格5落入尘箱。为防止返花，清棉辊前上方装有剥棉刀3。本机的开棉作用主要发生在两只开棉辊之间，因开棉辊锯齿工作角、齿顶角小，因此具有较强的抓取穿刺能力；开棉辊之间隔距较小(3-5mm)，对原棉有较强的分梳、开松效能，能获得小棉束甚至单纤维。充分而细致的开松，破坏了杂质与纤维的联系。该机常与FA061型强力除尘器配套用于除微尘要求较高的转杯纺的开清棉流程中。FA101型四刺辊开松机的主要技术特征见表1-10。
